Produktbeschreibung
Mittelspannung Hochspannung Hoher Dichte Kompakte Motor Asynchronous Eichhörnchen Käfiginduktionsmotoren
---------------------------------------------------------------------------------------------------------------------------
---------------------------------------------------------------------------------------------------------------------------
Allgemeine Beschreibung
Y2 Serie mittlere Größe Hochspannungs-Drehstrom-Asynchronmotoren (Rahmen No,355-560) Montage Demensions und Toleranz sind mit China-Standard GB755<Rotating Electrical Machines-Rating und Leistung>, International Electrical Committee Standard IEC34-1<Rotating Electrical Machines-Rating und Leistung>und Maschinen-Beruf Standards JB/T/7593 JB/T10315,1 etc..
Die Schutzart für die Motorgehäuse ist IP54 nach GB4942 und IEC34-5<rotierende elektrische Maschinen- Gehäuse-Schutz>Standard. Auch können wir andere Schutzart nach Kundenanforderung bieten.
Die Kühlmethode ist IC411 gemäß GB/T1993 und IEC34-6 <Kühlmethode rotierender elektrischer Maschinen> Standard. Für die andere Kühlmethode kann auch entsprechende Ausstattung bereitgestellt werden.
Die Struktur und Montage Modell ist IMB3 (horizontale Fuß montiert). Dies entspricht der Norm GB997 und IEC34-7 <Klassifizierung von Bauarten und Montageanordnungen für rotierende elektrische Maschinen>.
Strukturspezifikation
Der Stator mit äußerer Pressaufbau-Struktur wird übernommen. Stator ist aus F-Grade-Isolierung und Corona-proof Material. Für die Befestigung von Wickelendteilen wird eine spezielle Banderoliertechnik eingesetzt. Der gesamte Stator wird mit VPI mit F-Isolierung behandelt. Auf diese Weise Motor wird gute und zuverlässige Isolationseigenschaft und feuchtigkeitsbeständig, Anti-inpact-Fähigkeit besitzen.
Der Rotor kann in zwei Modi aus Aluminium und Kupfer-Stabrotor entwickelt werden. Der Rotor aus Gussaluminium ist mit reinem Aluminium gegossen, das zuverlässig im Betrieb ist und nicht das Phänomen des Rotorleiters hat, der zerbrochen werden muss. Die Kupferleiter und Endringe des Motors übernehmen das Schweißen mit Zwischenfrequenz, wenn es sich bei dem Rotor um einen Kupferkäfig-Rotor handelt. Die Leiter aus Rotorkupfer zeichnen sich durch hohe Zuverlässigkeit aus, da sie mit dem Anziehen von Leitungen in Trog arbeiten.
Die Implikation des Symbols
Y2 500 1 - 4
4-polig
No,1 Eisenlänge
Mittelhöhe (mm)
Drehstrom-Asynchronmotor mit Eichhörnchen-Käfig-Rotor
Details
Der Stator mit Außenpressaufbau wird übernommen Stator besteht aus F-Grade-Isolierung und Corona-proof-Material, eine spezielle Banderoliertechnik wird für die Wicklungsendteilbefestigung verwendet. Der gesamte Stator wird von VPI mit F-Lösungstechnologie behandelt, was bedeutet, dass der Motor gute und zuverlässige Isolationseigenschaften und feuchtigkeitsbeständige, schlagfeste Eigenschaften besitzt.
Anwendungen
Ideal für den Antrieb aller Arten von allgemeinen Maschinen, wie Wasserpumpe, Ventilator, Kompressor und etc.
Y2 Serie mittlere Größe Hochspannungs-Drehstrom-Asynchronmotoren (Rahmen No,355-560) Montage Demensions und Toleranz sind mit China-Standard GB755<Rotating Electrical Machines-Rating und Leistung>, International Electrical Committee Standard IEC34-1<Rotating Electrical Machines-Rating und Leistung>und Maschinen-Beruf Standards JB/T/7593 JB/T10315,1 etc..
Die Schutzart für die Motorgehäuse ist IP54 nach GB4942 und IEC34-5<rotierende elektrische Maschinen- Gehäuse-Schutz>Standard. Auch können wir andere Schutzart nach Kundenanforderung bieten.
Die Kühlmethode ist IC411 gemäß GB/T1993 und IEC34-6 <Kühlmethode rotierender elektrischer Maschinen> Standard. Für die andere Kühlmethode kann auch entsprechende Ausstattung bereitgestellt werden.
Die Struktur und Montage Modell ist IMB3 (horizontale Fuß montiert). Dies entspricht der Norm GB997 und IEC34-7 <Klassifizierung von Bauarten und Montageanordnungen für rotierende elektrische Maschinen>.
Strukturspezifikation
Der Stator mit äußerer Pressaufbau-Struktur wird übernommen. Stator ist aus F-Grade-Isolierung und Corona-proof Material. Für die Befestigung von Wickelendteilen wird eine spezielle Banderoliertechnik eingesetzt. Der gesamte Stator wird mit VPI mit F-Isolierung behandelt. Auf diese Weise Motor wird gute und zuverlässige Isolationseigenschaft und feuchtigkeitsbeständig, Anti-inpact-Fähigkeit besitzen.
Der Rotor kann in zwei Modi aus Aluminium und Kupfer-Stabrotor entwickelt werden. Der Rotor aus Gussaluminium ist mit reinem Aluminium gegossen, das zuverlässig im Betrieb ist und nicht das Phänomen des Rotorleiters hat, der zerbrochen werden muss. Die Kupferleiter und Endringe des Motors übernehmen das Schweißen mit Zwischenfrequenz, wenn es sich bei dem Rotor um einen Kupferkäfig-Rotor handelt. Die Leiter aus Rotorkupfer zeichnen sich durch hohe Zuverlässigkeit aus, da sie mit dem Anziehen von Leitungen in Trog arbeiten.
Die Implikation des Symbols
Y2 500 1 - 4
4-polig
No,1 Eisenlänge
Mittelhöhe (mm)
Drehstrom-Asynchronmotor mit Eichhörnchen-Käfig-Rotor
Details
- Rahmengrößen: 355-560
- Nennleistung: 185-1600kW
- Isolationsklasse: F
- Schutzart: IP54
- Anlage: IC411
- Rotor: Eichhörnchen Käfig
- Spannung: 6kV, 10kV
- Montage: Horizontal
Der Stator mit Außenpressaufbau wird übernommen Stator besteht aus F-Grade-Isolierung und Corona-proof-Material, eine spezielle Banderoliertechnik wird für die Wicklungsendteilbefestigung verwendet. Der gesamte Stator wird von VPI mit F-Lösungstechnologie behandelt, was bedeutet, dass der Motor gute und zuverlässige Isolationseigenschaften und feuchtigkeitsbeständige, schlagfeste Eigenschaften besitzt.
Anwendungen
Ideal für den Antrieb aller Arten von allgemeinen Maschinen, wie Wasserpumpe, Ventilator, Kompressor und etc.
Zusammensetzung der Motormodelle der Serie Y2 (6kV)
| Rahmen | Synchrone Drehzahl U/min | ||||
| 3000 | 1500 | 1000 | 750 | ||
| Leistung kW | |||||
| 355 | 1 | 185 | 185 | - | - |
| 2 | 200 | 200 | |||
| 3 | 220 | 220 | 160 | ||
| 4 | 250 | 250 | 185 | ||
| 5 | 280 | 280 | 200 | ||
| 400 | 1 | 315 | 315 | 220 | 160 |
| 2 | 355 | 355 | 250 | 185 | |
| 3 | 400 | 400 | 280 | 200 | |
| 4 | 450 | 450 | 315 | 220 | |
| 450 | 1 | 500 | 500 | 355 | 250 |
| 2 | 560 | 560 | 400 | 280 | |
| 3 | 630 | 630 | 450 | 315 | |
| 4 | 710 | 710 | 500 | 355 | |
| 500 | 1 | 800 | 800 | 560 | 400 |
| 2 | 900 | 900 | 630 | 450 | |
| 3 | 1000 | 1000 | 710 | 500 | |
| 4 | 1120 | 1120 | 800 | 560 | |
| 560 | 1 | 1250 | 1250 | 900 | 630 |
| 2 | 1400 | 1400 | 1000 | 710 | |
| 3 | 1600 | 1600 | 1120 | 800 | |
| 4 | - | - | 1250 | 900 | |
| Typ | Ausgabe (KW) | Statorstrom A) | U/MIN (r/min) | Eff. (%) | P.F. cosφ | Tm Tn | Tst Tn | Ist Zoll | Schwungrad-Drehmoment (kg.m) | Gewicht (Kg) |
| Y2-3551-2 Y2-3552-2 Y2-3553-2 Y2-3554-2 Y2-3555-2 | 185 200 220 250 280 | 22,6 24,4 26,8 30,3 33,1 | 2990 2990 2990 2990 2990 | 93,9 94,0 94,2 94,4 94,6 | 0,84 0,84 0,84 0,84 0,86 | 2,0 2,0 2,0 2,0 2,0 | 0,7 0,7 0,7 0,7 0,7 | 7,0 7,0 7,0 7,0 7,0 | 8 8,5 9,5 10 11 | 2035 2075 2160 2215 2280 |
| Y2-4001-2 Y2-4002-2 Y2-4003-2 Y2-4004-2 | 315 355 400 450 | 37,2 41,9 47,1 52,9 | 2990 2990 2990 2990 | 94,8 94,9 95,1 95,2 | 0,86 0,86 0,86 0,86 | 2,0 2,0 2,0 2,0 | 0,7 0,7 0,7 0,7 | 7,0 7,0 7,0 7,0 | 17 18 19,5 21 | 2630 2700 2830 2920 |
| Y2-4501-2 Y2-4502-2 Y2-4503-2 Y2-4504-2 | 500 560 630 710 | 58,0 94,9 73,0 82,1 | 2990 2990 2990 2990 | 95,3 95,4 95,5 95,7 | 0,87 0,87 0,87 0,87 | 2,0 2,0 2,0 2,0 | 0,7 0,7 0,7 0,7 | 7,0 7,0 7,0 7,0 | 22 24 27 30 | 3200 3300 3500 3600 |
| Y2-5001-2 Y2-5002-2 Y2-5003-2 Y2-5004-2 | 800 900 1000 1120 | 91,5 102,8 114,0 127,6 | 2990 2990 2990 2990 | 95,6 95,7 95,9 96,0 | 0,88 0,88 0,88 0,88 | 2,0 2,0 2,0 2,0 | 0,7 0,7 0,7 0,7 | 7,0 7,0 7,0 7,0 | 61 65 69 75 | 5360 5500 5640 5900 |
| Y2-5601-2 Y2-5602-2 Y2-5603-2 | 1250 1400 1600 | 140,6 157,2 179,3 | 2990 2990 2990 | 96,1 96,3 96,5 | 0,89 0,89 0,89 | 2,0 2,0 2,0 | 0,7 0,7 0,7 | 7,0 7,0 7,0 | 111 119 127 | 5800 5860 5930 |
| Y2-3551-4 Y2-3552-4 Y2-3553-4 Y2-3554-4 Y2-3555-4 | 185 200 220 250 280 | 22,6 24,4 26,8 30,4 33,9 | 1490 1490 1490 1490 1490 | 93,7 93,9 94,1 94,3 94,5 | 0,84 0,84 0,84 0,84 0,84 | 2,0 2,0 2,0 2,0 2,0 | 0,8 0,8 0,8 0,8 0,8 | 6,5 6,5 6,5 6,5 6,5 | 19 21,5 23 24,5 25,5 | 2120 2220 2290 2340 2400 |
| Y2-4001-4 Y2-4002-4 Y2-4003-4 Y2-4004-4 | 315 355 400 450 | 37,7 42,4 47,7 53,5 | 1490 1490 1490 1490 | 94,6 94,8 95,0 95,2 | 0,85 0,85 0,85 0,85 | 2,0 2,0 2,0 2,0 | 0,8 0,8 0,8 0,8 | 6,5 6,5 6,5 6,5 | 32 34 37 39 | 2970 3080 3170 3250 |
| Y2-4501-4 Y2-4502-4 Y2-4503-4 Y2-4504-4 | 500 560 630 710 | 58,7 65,7 73,8 83,1 | 1490 1490 1490 1490 | 95,3 95,4 95,5 95,6 | 0,86 0,86 0,86 0,86 | 2,0 2,0 2,0 2,0 | 0,8 0,8 0,8 0,8 | 6,5 6,5 6,5 6,5 | 52 58 65 73 | 3500 3700 3950 4200 |
| Y2-5001-4 Y2-5002-4 Y2-5003-4 Y2-5004-4 | 800 900 1000 1120 | 93,5 105,1 116,7 130,5 | 1490 1490 1490 1490 | 95,7 95,8 95,9 96,0 | 0,86 0,86 0,86 0,86 | 2,0 2,0 2,0 2,0 | 0,8 0,8 0,8 0,8 | 6,5 6,5 6,5 6,5 | 130 141 148 156 | 5350 5540 5700 5800 |
| Y2-5601-4 Y2-5602-4 Y2-5603-4 | 1250 1400 1600 | 143,9 161,0 183,6 | 1490 1490 1490 | 96,1 96,2 96,4 | 0,87 0,87 0,87 | 2,0 2,0 2,0 | 0,7 0,7 0,7 | 6,5 6,5 6,5 | 252 272 305 | 5900 5950 6020 |
Premium-Service
Qualitätskontrolle

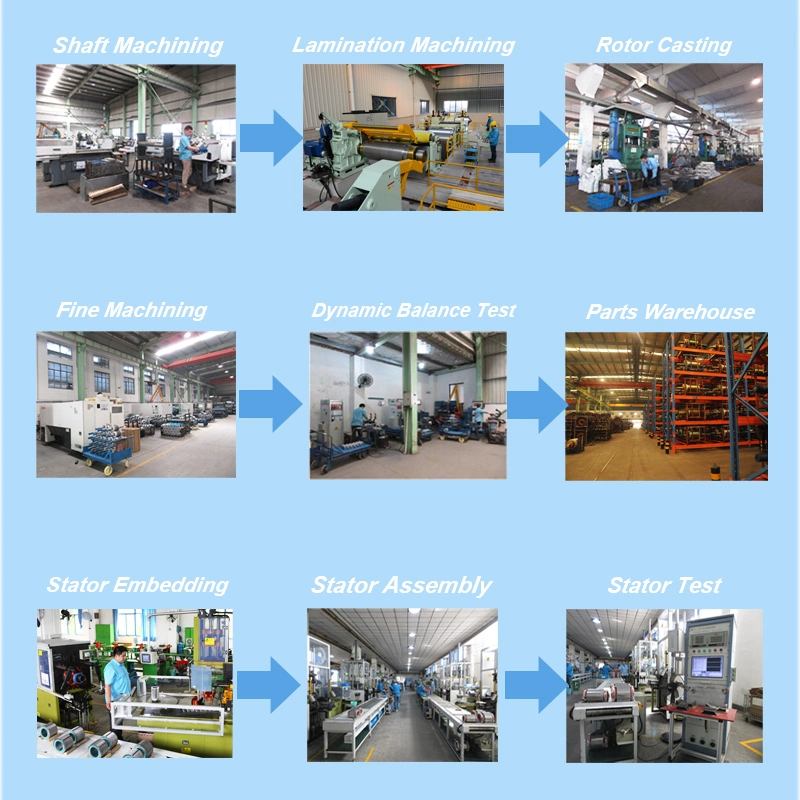

Wannan Motor Production Workshop und Flussdiagramm
Zertifikate und weitere INFORMATIONEN ZUM UNTERNEHMEN finden Sie unter "ÜBER uns"
---------------------------------------------------------------------------------------------------------------------------------------------------------
